Abaqus販売・サポート (製品構成)

Abqus   Isight   TOSCA   Fe-safe
製品構成

【Abaqus/Standard】

  • 陰解法をベースに静的や低速の動的現象を解析するのに最適で、線形や非線形挙動に適用することができます。
  • 解析タイプ
    • 静的応力/変位
    • 動的応力/変位
    • モーダル法による線形動的解析
    • 伝熱
    • 連成温度/変位
    • 連成熱/電気
    • 音響・間隙水
    • Etc
衣服圧シミュレーション
衣服圧シミュレーション
東洋紡/慶應義塾大学/岐阜大学との共同研究により、衣服の締め付け具合を接触圧により評価しました。
  • *1 FEMによる衣服圧システムの開発(第1報)日本機械学会論文集(2006)pp.429-430
  • *2 有限要素法を用いた衣服圧分布予測計算-1
円筒の座屈アルミ材引張試験のFEMとDIC
円筒の座屈アルミ材引張試験のFEMとDIC
円筒シェルに一様な圧縮荷重を加え、
理想的な軸対称座屈解析を行いました。
デジタル画像相関法による、試験片面内のひずみ計測
およびFEM解析の比較を行いました。

【Abaqus/Explicit】

  • 陽解法時間積分をベースに、落下や衝突、衝撃問題など、短時間の動的現象を解析するのに最適です。
    また、金属の延性加工や、エネルギー吸収などのゆっくりとした圧壊など、準静的な、非線形性が強い現象に対しても適用することができます。
  • 解析タイプ
    • 応力/変位
    • 熱応力
    • 音響と構造の連成
    • 連成 Euler-Lagrange(CEL)
    • Etc
卵の落下スリンキー
卵の落下スリンキー
衝撃緩衝材を粘弾性材料で
モデル化し、卵(剛体)の落下衝撃応答
解析を行いました。
岐阜大学との連携によるスリンキーの
歩行運動解析を行いました。
ダムの崩壊問題
ダムの崩壊問題
Euler法を使用して、ダムの崩壊を解析しました。

【Abaqus/CAE】

  • Abaqus専用のプリ・ポストツールで、モデリング、ジョブの管理、解析のモニタリング、結果表示を行うことができます。
  • 機能
    • パートジオメトリ、アセンブリの作成
      (パラメトリックモデリング・カーネル内蔵)
    • 材料特性定義、相互作用、境界条件、荷重設定
    • メッシュ作成
      (フリー、スイープ、構造メッシュ、仮想トポロジー)
    • 解析ジョブの作成、投入、管理、モニタリング
    • 結果表示
      (コンター、X-Yプロット、アニメーション、断面)

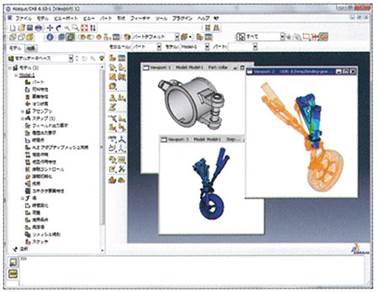

Abaqus/CAEのメインユーザインターフェース
Abaqus/CAEのメインユーザインターフェース

Abaqus Extended Package

  • Abaqus/CAE Extended(QAX)ライセンス
  • 以下のプリポストを実行できる共有ライセンスです。
  • 1つのライセンスで同時に実行できるプログラムは1つとなります。
  • Abaqus/CAE
  • Isight Design
  • Tosca GUI
  • Fe-safe

Abaqus Extended Package

  • Abaqus Extended Token(QXT)ライセンス
  • 以下の解析を実行できる共有ライセンスです。
  • Abaqus
  • Isightワークフロー
  • Tosca
  • Fe-safe

Abaqus Extended Package

  • Abaqus Extended Token(QXT)ライセンスの仕組み
  • トークンとは、ライセンス数の単位として使用する形です。
  • 製品ごとに設定されたトークン数と同時使用実行数に応じて、トークンを保管するトークンプール(ライセンスサーバ-)からトークンを消費します。
  • 解析終了後は、トークンプールにトークンを返却します。

Isight&SEE

設計者やエンジニアは製品の設計やシミュレーションにさまざまなソフトウェア・ツールを使用しています。解析アプリケーションから得られるパラメータや結果を他のアプリケーションで利用する際、手作業によるデータの受け渡しが必要となり、生産性の低下や人的ミスを引き起こす場合があります。

IsightとSIMULIA Execution Engine(以前のFiper)では、複数領域にわたるモデル、アプリケーションをシミュレーション・プロセス・フローに取り込み、分散環境での自動実行、設計空間の探索、制約条件を満たす最適解の探索を行います。

Abaqus Extended Package

TOSCA

Tosca最適化ソフトウェア群を構成するのは、構造設計を最適化するTosca Structureと、流体設計コンセプトを最適化するTosca Fluidです。Tosca Structureの強力な最適化ソリューションにより、堅固で耐久性に優れた軽量の部品やアセンブリーを短い開発サイクルで設計できます。

【Tosca Structure】

強力な最適化ソリューションにより、堅固で耐久性に優れた軽量の部品やアセンブリーを短い開発サイクルで設計できます。

Tosca Structureには、トポロジー、形状、ビード、サイズを最適化する機能が揃っています。

【Tosca Fluid】

流体システムおよび構成部品のための、トポロジー最適化主導型の設計コンセプトを実現します。

Tosca Fluid独自のテクノロジーにより、最高のフロー性能、品質、環境効率の実現を支援します。

Abaqus Extended Package

ToscaIsight
形の最適化問題向けワークフローの構築・最適化のための汎用パッケージ
ノン・パラメトリック最適化パラメトリック最適化
10万~100万と非常に多数の設計変数の取り扱いが可能10~100程度の比較的少数の設計変数を取り扱う
複数の目的関数は1つにスカラー化して扱うスカラー化を含む十全な多目的最適化が可能
複合領域最適化が可能
特定用途向け
平易で効果的な最適化ツール
汎用性と柔軟性を重視した最適設計ツール

Abaqus Extended Package

Fe-safe

fe-safe は、 有限要素モデルによる疲労解析ソフトウェアを技術面で代表する製品であり、 実際の産業用途に適した極めて正確かつ先進的な疲労解析テクノ口ジーを提供しています。

熱機械的疲労とクリープ疲労、複合材料の疲労解析、工ラストマーの疲労解析、溶接継ぎ手を対象としたVerity® 構造応力手法など特有の機能が用意されており、その優れた精度、高速処理、包括的な機能、そして使いやすさで知られています。

疲労解析ソフトウェアとしての基準を常に打ち立てることを目的とした業界各社とのコラポレーションにおいて、1990年代初めから機能拡張を重ねています。

疲労解析の複雑さにかかわらず、 fe-safe を既存の設計工程にスムーズに組み込んで、 耐久性を重視した製品の開発に役立てることができます。

設計工程にfe-safe製品群を組み入れることでのメリット

  • 安全重視の部品の疲労寿命を延長
  • 使用する材料が少なくなるように設計を最適化
  • 製品のリコール件数と保障コストを削減
  • 設計および試験プログラムを最適化し検証
  • 単一ユーザー・インターフェースを使用して試験と解析の相関関係を改善
  • 試作品の試験時間を短縮
  • 解析を高速化して工数を削減
  • 「適切な設計」を作成することにより、製品設計を確実にスケジュール通り進める
  • 物理試験への依存を軽減
fe-safe群の特徴
fe-safe荷重やモデルの複雑さを問わず、正確で信頼性の高い多軸疲労解析
fe-safe/Rubber独自の最先端のテクノロジーでエラストマーの疲労を解析
fe-safe/VerityVerity®の独自の特許取得の構造応力解析手法によりシーム、構造、スポット溶接継ぎ手を解析
fe-safe/TURBOlifeクリープ疲労の作用を解析する独自の機能による熱機械的疲労解析
SIMULIAポートフォリオ製品間の
円滑なワークフロー
Abaqus、Isight、およびTosca
