プログラム販売 (粘弾性材料 カーブフィットプログラム)

粘弾性材料 カーブフィットプログラム   購入申込み   プログラム販売 に戻る
粘弾性材料を対象として、FEM入力用の材料定数同定のためのカーブフィットプログラムを販売しております。

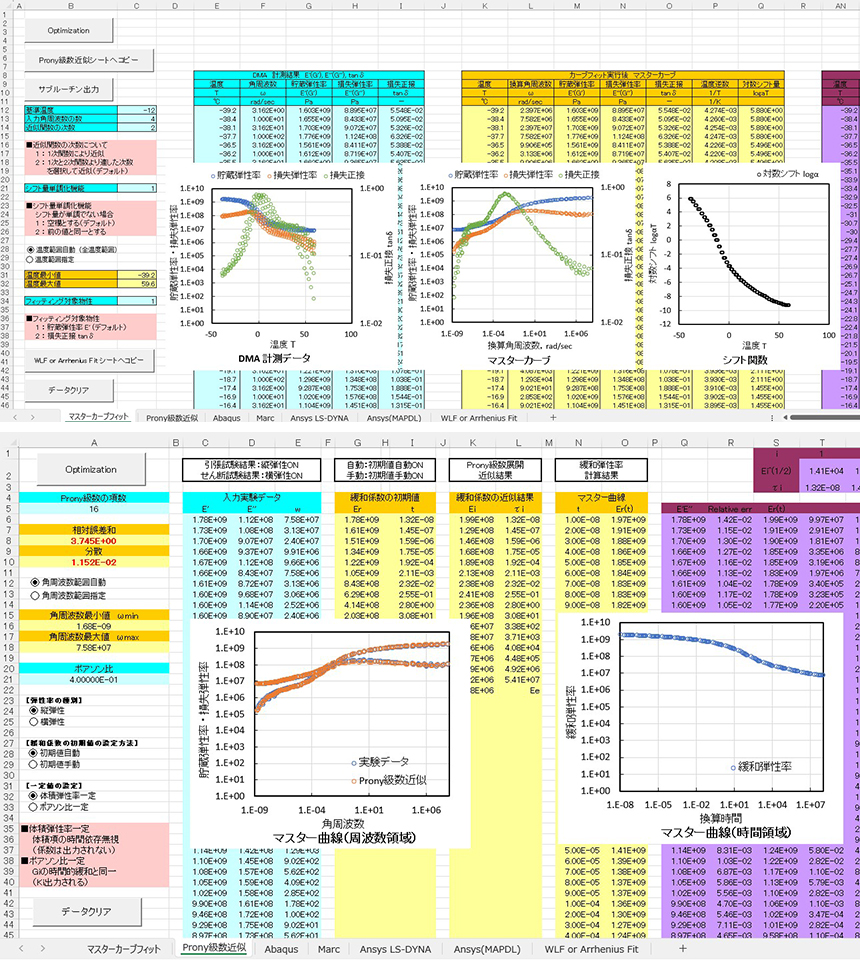

粘弾性材料 カーブフィットプログラム内容

Ver.2.1.3 (追加機能)

  • 「*TRS, DEFINITION = TABULAR」で、時間シフト係数を直接テーブル形式定義でサポートする機能を追加しました。(Abaqus 2021 FD04以降対応の機能です)

マスターカーブ作成機能

  • 一般的なW.L.F.形式、あるいはアレニウス形式では表現できない複雑な時間-温度換算則に対して、数値近似を用いて自動決定し、その時間-温度換算則をユーザサブルーチンとして出力する機能を搭載しています。
  • 時間-温度換算則を利用したマスターカーブ作成機能を追加しました。
  • これによりDMA計測の結果から、マスターカーブ作成、Prony級数展開までの一連の作業を本プログラム上で実施可能です。
  • フィッティング対象は、貯蔵弾性率E’、あるいは損失正接tanδから選択できます。
  • 一般的なW.L.F.形式、あるいはアレニウス形式では表現できない複雑な時間-温度換算則を、数値近似を用いて自動決定します。
  • 上記で決定した複雑な時間-温度換算則を与えるためのユーザ・サブルーチンを自動出力します。
    これにより、温度に依存した粘弾性特性を表現できます。Abaqus,Marc,ANSYSに対応しています。
  • 補足機能として、W.L.F.形式あるいはアレニウス形式の近似計算機能を備えています。

Prony級数展開機能

  • DMAなどによって計測されたG‘(ω),G’‘(ω)、あるいは E’(ω),E‘’(ω) のマスターカーブからのProny級数展開を行います。(周波数領域から時間領域への変換)
  • 数値安定性に優れたデータ処理が可能です。(ダッシュポット時間係数の自動選択、負剛性の排除など)
  • 汎用FEM入力フォーマットによって結果を出力します。Abaqus、Marc、Ansys LS-DYNA、ANSYSに対応しています。
粘弾性材料 カーブフィットプログラム
粘弾性材料 カーブフィットプログラム
販売形態 プログラムは、Excelファイル形式となっており、以下の環境に対応しております。
  • Office2019(64bit),Windows11(64bit)

※旧Office ver.の場合ご相談ください

(VBAソースは公開されません)

販売価格
  • 新規購入 Ver.2.1.3
    • ¥440,000(税込)
    • アカデミック版 ¥220,000(税込)
  • Ver1.3.1以前からのアップグレード: ¥275,000(税込)
  • Ver1.3.1以前からのアップグレード: アカデミック版 ¥137,500(税込)
  • Ver.2.0以降からのアップグレード: ¥110,000(税込)
  • Ver.2.0以降からのアップグレード: アカデミック版 ¥88,000(税込)
複数購入 本Excelプログラムを同時に2本以上ご購入の場合は、2本目以降を割引価格とさせて頂きますので、直接お問い合わせください。
お問合せ 株式会社メカニカルデザイン(担当 : 横塚・五百部)
TEL:042-482-1539 FAX:042-482-5106
product@mech-da.co.jp
ご請求 お申込み受理後、商品および御請求書兼納品書を送付致します。
弊社請求書受理後、月末締め、翌月現金払い(銀行振込)でお願い致します。
